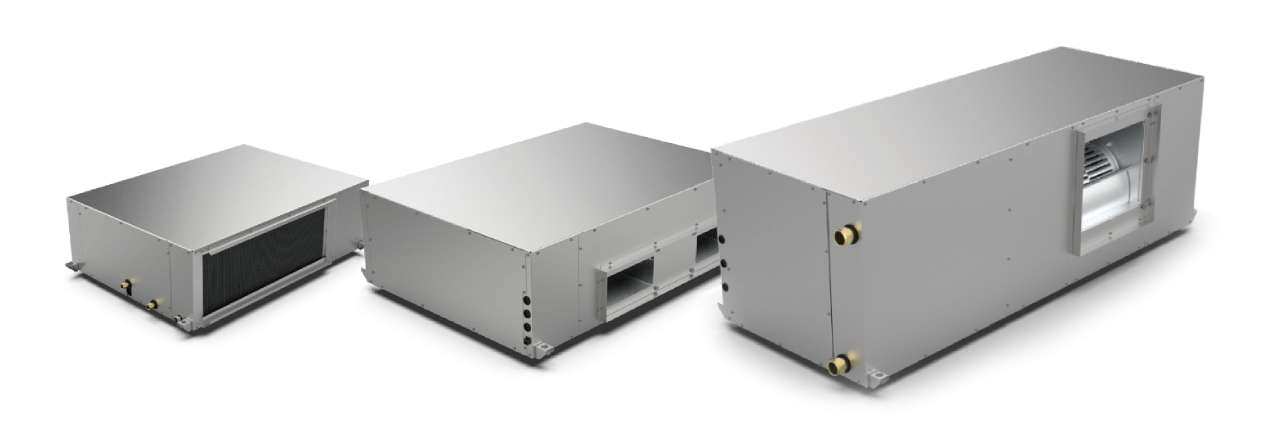

Pompy ciepła na pętli wodnej WLHP
Inwerterowe, energooszczędne pompy ciepła WLHP.
Pracujące w układzie poziomym, współpracujące z pętlą wodną.
Zakres wydajności od 3 kW do 20 kW.

Energooszczędne, ekologiczne ciepło i chłód dla budynków komercyjnych.
Zastosowanie pomp ciepła daje korzyści w postaci pracy bez udziału jakichkolwiek paliw oraz braku emisji szkodliwych substancji. Pompy wymagają jednie, niewielkiej ilość energii eklektycznej. System pętli wodnej umożliwiają odzysk ciepła energii własnej budynku oraz wymianę ciepła pomiędzy urządzeniami pracującymi w przeciwnych trybach (grzanie/chłodzenie) z najwyższą sprawnością.
- Galerie handlowe
- Biurowce i sale konferencyjne
- Lokale handlowe i usługowe
- Markety spożywcze
- Przemysł
- Administracja, urzędy

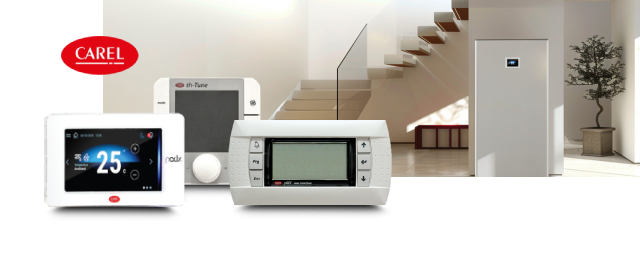

Niezawodne sterownik firmy Carel
Wszystkie urządzenia wyposażone w mikroprocesorowy sterownik firmy Carel i są przystosowane do współpracy z różnymi wersjami panel sterujących/termostatów oraz posiadają niezbędne zabezpieczenia ochronne.
Regulator jest przystosowany do podłączenia zadajnika w pomieszczeniu. Posiada siedmiodniowy programowalny katalog czasowy, automatyczne ponowne uruchomienie urządzenia po zaniku zasilania oraz autodiagnozowanie błędów.
Każde urządzenie wyposażone jest w przetworniki ciśnienia układu freonowego i czujniki temperatury układu freonowego, pomiar temperatury nawiewu i wywiewu oraz zasilania i powrotu wymiennika wodnego. Wszystkie pompy ciepła są przystosowane do współpracy z zewnętrznym systemem zarządzania BMS oraz mogę współpracować ze sobą w układzie Master/Slave.

Cechy naszych pomp ciepła:
Wytrzymała konstrukcja

Obudowy pomp ciepła w układzie poziomym są wykonane z blachy ocynkowanej. Powierzchnie wewnętrzne są wyłożone izolacją akustyczną w celu zminimalizowania procesu kondensacji oraz tłumienia hałasu. Wszystkie urządzenia posiadają izolowany panel oddzielający komorę wentylatora od komory sprężarki.
Inwerterowa sprężarka

Urządzenia są wyposażone w zamknięty obieg czynnika chłodniczego, zaprojektowany do pracy zarówno w funkcji pompie ciepła jak i w funkcji chłodzenia. Sprężarka jest zamontowana na własnych wibroizolatorach. Cała płyta na której posadowiona jest sprężarka i wymiennik wodny jest odizolowana od podstawy obudowy co istotnie redukuje przenoszenie się drgań na obudowę i zmniejszenie poziomu hałasu do minimum.
Niezawodny wentylator

Wentylator pompy ciepła jest wyposażony w silnik EC ze zmienną regulacją wydajności. Połączenie technologii EC oraz zmienna wydajność wentylatora wpływa na wysoką efektywność urządzenia, obniżenie kosztów eksploatacji i dłuższą „żywotność”.
Grzanie lub chłodzenie

Zastosowano, wysoko wydajny wodny rurowy wymiennik ciepła (coaxial). Wewnętrzny wymiennik ma dużą powierzchnie wymiany ciepła, kształt spiralny wymuszający turbulentny przepływ wody i czynnika chłodniczego co istotnie poprawia wymianę ciepła.
Parametry techniczne typoszeregu pomp ciepła pętli wodnej WLHP
|
Sprężarka: Inverter |
|||||||||
| Model | WLHP003 INV | WLHP004 INV | WLHP005 INV | WLHP007 INV | WLHP010 INV | WLHP012 INV | WLHP015 INV | WLHP020 INV | |
| Moc chłodnicza | kW1 | 2,8 | 3,8 | 4,7 | 7,5 | 10,4 | 12,1 | 15,5 | 18,8 |
| Moc grzewcza | kW2 | 3,7 | 4,3 | 5,4 | 9,2 | 13,3 | 13,8 | 18,7 | 21,1 |
| Znamionowy pobór mocy – chłodzenie | kW1 | 0,7 | 0,8 | 1,0 | 1,6 | 2,2 | 2,4 | 3,2 | 3,9 |
| Znamionowy pobór mocy – grzanie | kW2 | 0,8 | 0,7 | 0,9 | 1,8 | 2,5 | 2,4 | 3,3 | 3,7 |
| EER | W/W | 4,3 | 5,0 | 4,8 | 4,8 | 4,7 | 5,1 | 4,9 | 4,8 |
| COP | W/W | 4,6 | 5,8 | 5,7 | 5,2 | 5,4 | 5,7 | 5,7 | 5,7 |
| Znamionowy przepływ powietrza | m3/h | 520 | 690 | 830 | 1235 | 1730 | 1980 | 2470 | 2900 |
| Mak. dyspozycyjne ciśnienie statyczne | Pa | 100 | 125 | 125 | 150 | 200 | 250 | 250 | 200 |
| Nominalny przepływ wody | l/s | 0,14 | 0,15 | 0,16 | 0,32 | 0,43 | 0,57 | 0,60 | 0,72 |
| Spadek ciśnienia wody | kPa | 18 | 16 | 17 | 19 | 18 | 15 | 17 | 18 |
| Waga netto | kg | 52 | 70 | 72 | 83 | 99 | 120 | 126 | 155 |
| Wymiary gabarytowe | |||||||||
| Szerokość | mm | 576 | 829 | 829 | 827 | 681 | 681 | 681 | 681 |
| Długość | mm | 1038 | 1040 | 1040 | 1139 | 1153 | 1407 | 1407 | 1611 |
| Wysokość | mm | 232 | 250 | 250 | 319 | 527 | 527 | 527 | 527 |
| Przyłącze hydrauliczne | – | 1/2”G | 1/2”G | 1/2”G | 3/4”G | 3/4”G | 1” G | 1” G | 1” G |
| Ilość czynnika ziębnicznego | kg | 0,65 | 0,98 | 0,98 | 1,10 | 1,98 | 2,10 | 2,32 | 2,39 |
| Rodzaj zasilania | – | 220/240-50-1 | 220/240-50-1 | 220/240-50-1 | 220/240-50-1 | 380/415-50-3 | 380/415-50-3 | 380/415-50-3 | 380/415-50-3 |
1) Temperatura powietrza na wejściu wymiennika 27°C termometr suchy / 19°C termometr mokry. Temperatura wody na wyjściu wymiennika 30°C.
2) Temperatura powietrza na wejściu wymiennika 20°C termometr suchy. Temperatura wody na wyjściu wymiennika 20°C.
3) Z minimalnym dopuszczalnym przepływem powietrza.
